Vad står SDR för i Pipe? En komplett guide

Vad står SDR för?

SDR står för Standardmåttförhållande , och det är en av de första specifikationerna en ingenjör kontrollerar när han väljer plaströr för ett projekt. Siffran talar om hur ett rörs ytterdiameter relaterar till dess väggtjocklek, vilket i sin tur avgör hur mycket tryck röret säkert klarar av. Ett rör märkt SDR 11 har till exempel en ytterdiameter som är elva gånger dess minsta väggtjocklek.

Termen dyker upp ständigt i specifikationer för vatten, gas, avlopp och industriella rörledningar, särskilt för HDPE- och PVC-tryckrör. Tillverkare som producerar en komplett utbud av HDPE-rörprodukter listar vanligtvis SDR tillsammans med rördiameter och tryckklass eftersom de tre värdena tillsammans definierar vad röret är klassat för att göra.

Hur SDR beräknas

Formeln bakom SDR är enkel:

SDR = Ytterdiameter ÷ Minsta väggtjocklek

Ta ett rör med en ytterdiameter på 4,5 tum och en minsta väggtjocklek på 0,409 tum. Dela den ena efter den andra och resultatet är 11, så röret klassificeras som SDR 11. Ändra väggtjockleken till 0,265 tum på samma diameter och SDR klättrar till 17. Ingenting om ytterdiametern ändrades – det var bara väggen som gjorde det, och den enda variabeln är vad SDR-numret fångar.

Varför SDR är viktigt för rörprestanda

SDR är inte bara en dimensionell etikett – det är en direkt indikator på hur mycket internt tryck ett rör tål. Sambandet går i en tydlig riktning: ett lägre SDR-tal betyder en tjockare vägg i förhållande till rörets diameter, och en tjockare vägg klarar högre tryck. Ett högre SDR-tal betyder en tunnare vägg, lägre tryckkapacitet och vanligtvis ett lättare, billigare rör.

Det är därför två rör med olika diametrar men samma SDR har samma tryckklassificering, så länge de är gjorda av samma material. Ett 2-tums SDR 11 HDPE-rör och ett 12-tums SDR 11 HDPE-rör är båda klassade för samma arbetstryck, eftersom vägg-till-diameter-förhållandet förblir konstant. Den konsekvensen är en del av det som gör högdensitetspolyetenrör för vattendistribution lätt att specificera över ett system med blandade rörstorlekar.

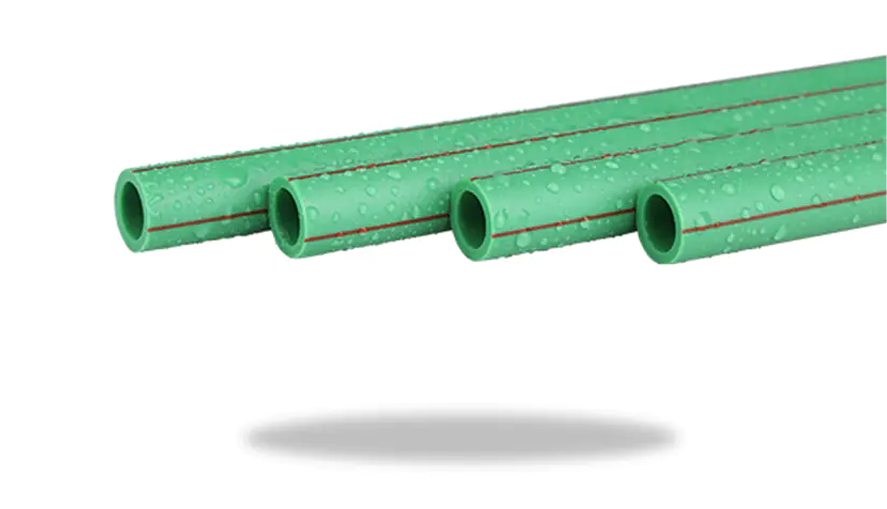

Väggtjocklek som drivs av SDR påverkar också styvheten. Ett rör med lägre SDR motstår nedböjning under markbelastning och trafikbelastning bättre än ett tunnväggigt rör med hög SDR, vilket är viktigt för nedgrävda installationer. Samma logik sträcker sig till andra plaströrsystem—the mekanisk styrka och tryckmotstånd hos PPR-rör följer ett jämförbart väggtjockleksförhållande.

SDR vs DR: Vad är skillnaden

SDR och DR beräknas på samma sätt och beskriver samma fysiska förhållande, men de är inte riktigt utbytbara termer. DR (Dimension Ratio) gäller för alla förhållande mellan ytterdiameter och väggtjocklek. SDR hänvisar specifikt till förhållanden som faller på en standardiserad nummerserie satt av ANSI: 9, 11, 13,5, 17, 21, 26 och 32,5. Varje steg uppåt i den serien representerar ungefär en minskning av väggtjockleken med 20 % jämfört med föregående.

Vissa rörstandarder använder dimensionsförhållanden som inte landar på den serien. AWWA C900 PVC-rör, till exempel, tillverkas i DR 14, DR 18 och DR 25 – värden valda för att träffa specifika tryckklasser snarare än att följa ANSI-utvecklingen. Dessa rör kallas korrekt DR-rör, inte SDR-rör, även om den underliggande matematiken är identisk. I vardagliga samtal används de två termerna löst, men skillnaden spelar roll när man skriver specifikationer eller jämför rör med olika plastmaterial, hur HDPE-rör kan jämföras med PVC- och stålrör i styrka och smidighet.

Gemensamma SDR-värden och deras tillämpningar

Inte alla SDR-värden passar alla jobb. Lägre siffror går dit trycket är högst; högre siffror går där belastningen är lättare eller obefintlig.

SDR 11 ser särskilt stor användning eftersom den balanserar tryckkapacitet med materialkostnad, och det är standardklassificeringen för mycket naturgasdistributionsrör såväl som många HDPE-rörprodukter konstruerade för gasdistribution . Rörklassade SDR 26 eller 32,5, däremot, dyker upp i gravitationsmatad dränering där det interna trycket är minimalt och prioritet är kostnadseffektivitet framför sprängstyrka.

Hur man väljer rätt SDR

Att välja SDR börjar med det arbetstryck som röret behöver hantera, inklusive eventuell höjdhöjd i systemet. Därifrån driver några andra faktorer vanligtvis valet mot ett lägre eller högre nummer.

• Stöttryck från pumpcykling, ventilstängning eller brandpostanvändning, som tillfälligt kan överstiga stationärt tryck
• Installationsmetod – riktningsborrning och rörsprängning tillämpar dragpåkänningar som ofta kräver en tjockare vägg än vad enbart tryckklassificeringen skulle kräva
• Driftstemperatur, eftersom tryckklasser för plaströr baseras på en standardreferenstemperatur och faller när temperaturen stiger
• Extern belastning från gravdjup, markförhållanden och trafik, vilket påverkar hur mycket ringstyvhet röret behöver

Enligt Plastic Pipe Institutes tekniska vägledning om HDPE dimensionsförhållanden , att matcha SDR med både trycket och installationsförhållandena – inte bara trycket – är det som gör att ett rörsystem fungerar under hela dess designlivslängd. Genom att få SDR rätt fram undviker man kostsamma missförhållanden med rördelar och smältutrustning, eftersom fogar, kopplingar och svetsverktyg alla är byggda kring ett specifikt SDR-sortiment. För en bredare titt på var dessa betyg passar in i det övergripande rörvalet, se fördelar och användningsområden för högdensitetspolyetenrör .
